產品說明

XF5900B 型球式防腐偏心旋塞閥：吸收了國內外偏心旋塞閥的多項優點，其外形美觀，啟閉靈活，維修方便，密封性能好，流通面積大，流阻��；焊接 Ni 密封閥座，提供了可靠的防腐蝕和耐磨性能�？稍趷毫拥乃�質和油品中使用。采用了偏心結構，閥門啟閉時，球瓣從密封座脫開，沒有摩擦和磨損，因而啟閉力矩小，啟閉靈活。由于偏心運動，閥門具有關閉嚴密的密封功能和密封副磨損補償性，大大提高了密封的可靠性和使用壽命。

該系列球式防腐偏心旋塞閥通徑為 DN100~DN600，工作壓力為 0.6MPa~1.6MPa，具有手動、電動、氣動、液動等各種驅動形式。偏心旋塞閥用于泵前和污水比其它閥門具有獨到之處。

產品特點：①偏心旋塞閥雙偏心設計、低摩擦開啟和關閉，確保零泄露。②含鎳（Ni）90%，3mm 厚的堆焊閥座，或高性能樹脂閥座，能滿足多種的耐腐蝕要求。③V 型組合密封圈，可在不卸下操作裝置的情況下進行更換。④密封膠加注口設計，可延長閥門適用周期。⑤閥軸承為自潤滑材料，無需加潤滑脂，對閥軸磨損很小。⑥旋塞體模壓熱包膠，無橡膠脫落和沖刷腐蝕的擔憂。⑦閥蓋和閥體用 O 型圈密封，螺栓數量減少，方便維修。⑧提供閥門進出口壓力表接頭，方便用戶控制和測定流量。

產品性能參數

球式防腐偏心旋塞閥主要性能參數

型號	PN	工作壓力/MPa	試驗壓力/MPa		適用溫度/℃	適用介質
			強度試驗	密封試驗
XF5900B-10	10	1.0	1.5	1.1	≤80	清水、污水、油品
XF5900B-16	16	1.6	2.4	1.76

返回頁首 ⇑

產品零部件材料

球式防腐偏心旋塞閥零部件材料

型號	材料
	閥體	柱塞	球瓣	上端蓋	下端蓋	閥體密封座	球瓣密封面
XF5900B-10	HT200 QT500-7	QT600-3	QT500-7	HT200	HT200	焊 Ni	丁腈橡膠 陶瓷R-金屬
XF5900B-16

返回頁首 ⇑

產品外形及結構尺寸

XF5900B-10 型球式防腐偏心旋塞閥主要外形及結構尺寸（mm）

DN	D	D1	b	z×Φd	z1×Φd1	L
100	220	180	24	6×Φ17.5	2×Φ16	230
150	285	240	26	6×Φ22	2×Φ20	310
200	340	295	28	6×Φ22	2×Φ20	370
250	395	350	28	8×Φ22	2×Φ20	410
300	445	400	28	10×Φ22	4×Φ20	420
350	505	460	30	12×Φ22	4×Φ20	520
400	565	515	32	12×Φ26	4×Φ24	540
450	615	565	32	16×Φ26	4×Φ24	640
500	670	620	34	16×Φ26	4×Φ24	700
600	780	725	36	16×Φ30	4×Φ27	830

返回頁首 ⇑

XF5900B-16 型球式防腐偏心旋塞閥主要外形及結構尺寸（mm）

DN	D	D1	b	z×Φd	z1×Φd1	L
100	220	180	24	6×Φ17.5	2×Φ16	230
150	285	240	26	6×Φ22	2×Φ20	310
200	340	295	30	10×Φ22	2×Φ20	370
250	405	355	32	10×Φ26	2×Φ24	410
300	460	410	32	8×Φ26	4×Φ24	420
350	520	470	36	12×Φ26	4×Φ24	520
400	580	525	38	12×Φ30	4×Φ27	540
450	640	585	40	16×Φ30	4×Φ27	640
500	715	650	42	16×Φ33	4×Φ30	700
600	840	770	48	16×Φ36	4×Φ33	830

返回頁首 ⇑

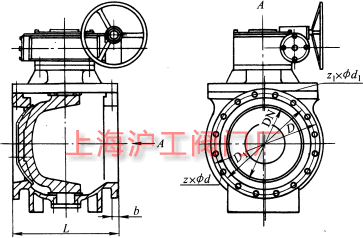

產品外形及結構尺寸示意圖
